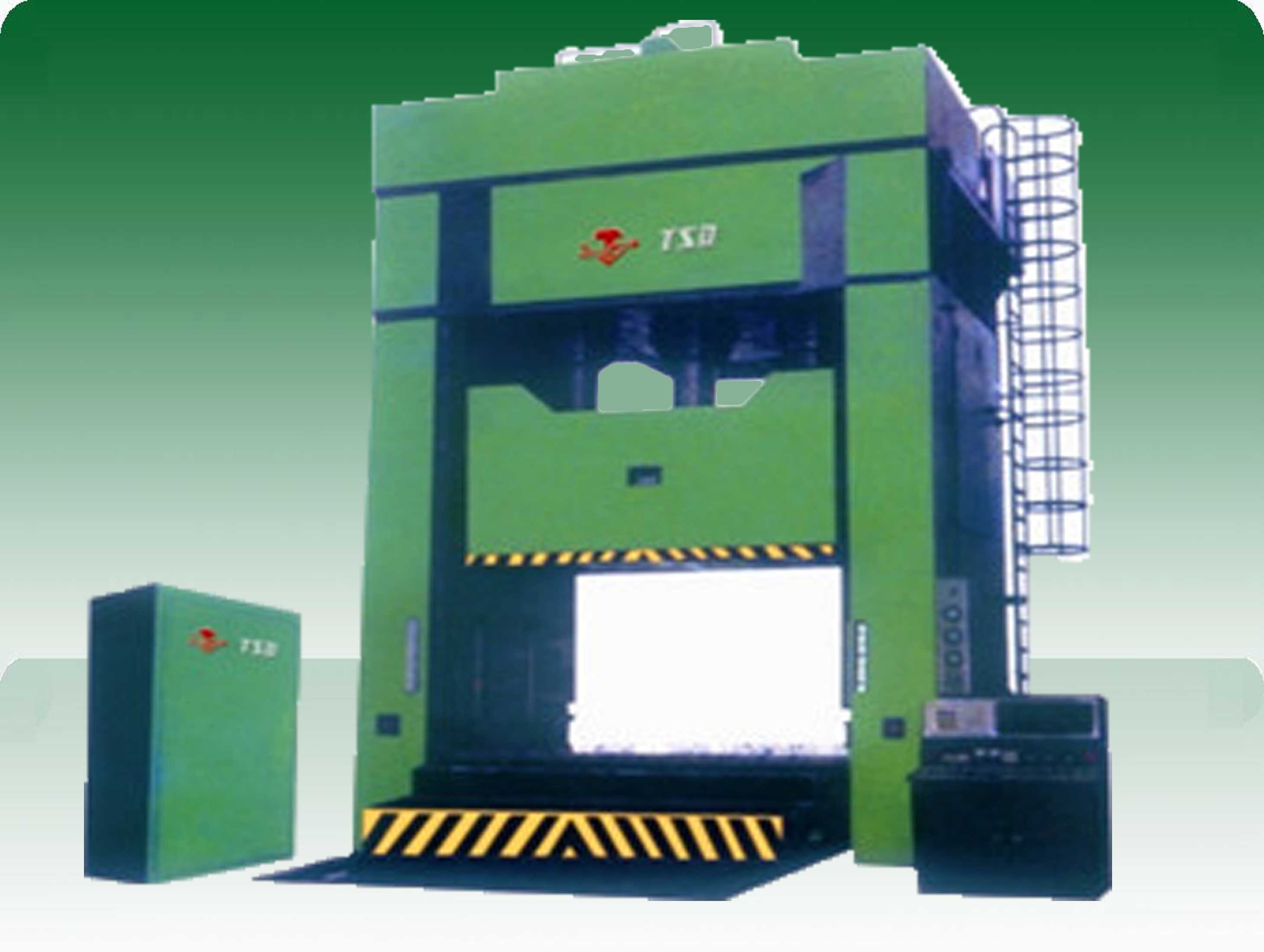

用途和特點
本機主要用于薄板件的拉伸、彎曲、成型等工藝。 本機具有以下特點： 1、本機的控制系統設有調整、手動、半自動、連續半自動工作方式。工藝方式分為一般工藝動作及拉伸工藝動作。 2、本機的液壓控制系統全部采用了插裝式集成閥。高壓泵采用了引進現西德瑪?shù)倏斯镜男陛S式變量泵。 3、本機的電氣控制系統采用可編程控制器。 4、本機的機身采用預緊拉桿框架式結構，滑塊采用可調式導軌導向。 5、油缸全部采用柱塞油缸，并采用美國霞板公司的油缸密封圈。 6、本機的動力系統安裝于機身頂部。 7、本機具有較高的空程和工作速度。 8、本機液壓系統設有液壓油過濾、加熱、冷卻系統。 9、本機設有濾油器堵塞、油位、油溫等多種故障報警指示器，并裝有非接觸式安全控制裝置一紅外光幕控制器。 10、為提高安全可靠性、本機設有液壓鎖，可防止上滑塊下滑。 11、本機液壓系統中的壓力調節采用西德力士樂公司的電液比例溢流閥、壓力顯示采用數字顯示儀表。 12、上、下滑塊的行程控制采用數控裝置。
主要技術參數
項 目
單位
Y27-800
Y27-800A
Y27-1000
Y27-1000A
Y27-2000
公稱力
KN
8000
10000
20000
回程力
900
1250
2000
液體工作壓力量
Mpa
23
25
24
下滑塊（液壓墊）力
1000
1600
2400
上滑塊開口高度
3000
5000
2500
mm
1800
2200
行程
上滑塊
1400
2100
1200
下滑快
400
365
500
350
工作臺尺寸
工作臺
3200×2200
3200×2300
4000×2300
4500×2500
2550×1700
2550×1800
3500×1800
3750×1950
上滑塊速度
空程下行
mm/s
300
550
工 作
8-22
12-30
18-35
回 程
200
250
移動工作臺最大負載
kg
22000
移動工作臺行程
2700
6200
工作臺距地面高度
720
機器外形尺寸
左 右
6000
7000
8510
8850
前 后
6100
7475
7370
6835
前面以上高度
6270
6490
8500
7564
前面以下深度
3220
3400
3600
電動機總功率
KW
96
105
188.5
185.7
477.5
機器總重量
128000
133000
199000
210000
