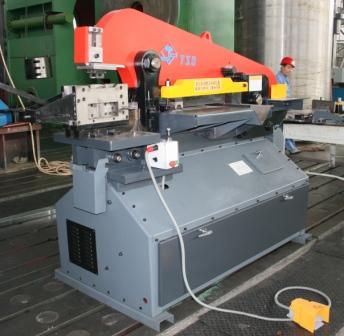

Q34Y-110 多功能聯合沖剪機
多功能聯合沖剪機采用單滑塊結構，由一個油缸驅動；具有六個標準工位，可實現沖孔、折彎、圓鋼/方鋼剪切、扁鋼剪切、角鋼剪切、方鋼開槽/切角；在配置其他附件時，還可實現槽鋼剪切、圓管切角、彎管等功能。
該機制件精度高，操作簡便、高效、靈活，使用安全。沖孔時的聚氨酯壓料、卸料裝置，剪切板料時的聚氨酯自動壓料裝置，保證了零件的平整，延長了模具的使用壽命，提高了剪切斷面的垂直度。本機結構簡潔、緊湊、新穎、精度高、功能多。
該機采用分體組合結構。主運動機構為曲柄搖桿機構，由油缸驅動曲柄作往復運動，搖桿作為滑塊，前后擺動均可工作。該機裝有獨特的燕尾槽快速換模接口，具有很強的功能擴展性。
該機適用于航空、汽車、造船、冶金、電柜、鋼架結構、橋梁和裝潢等行業。
機床基本功能：
手動進擠功能
開槽／切口功能（角鋼、板材）
手動／腳踏剪切功能
角鋼沖孔定位功能
板材沖孔定位功能
圓鋼、板材、角鋼剪切功能
槽鋼剪切功能
自動壓料功能
快速換刀功能
連鎖、保護功能
主要參數
沖
孔
端
項目
數值
單位
備注
工作臺尺寸
（左右×前后）
536×370
mm
最大折彎力
1100
KN
最大可剪板料
（厚×寬）
25×300
20×450
12×500
不更換圓（角）鋼刀片，可剪板料最大寬度為400mm
最大可剪角鋼
160×160×16
最大沖孔力
可沖孔最大值為
Φ38mm×25mm
棒料剪切
（圓鋼或方鋼）
圓鋼:12～50
方鋼:12～35
剪切方鋼或30mm～50mm圓鋼需更換刀片
槽鋼剪切
50～200
選 配
切
口
(左右×前后)
485×510
公稱力
850
最大切口尺寸
(寬×深×厚)
100×150×10
電機功率
15
KW
外形尺寸
2300×1690×1087
㎜
機床重量
2800
㎏
